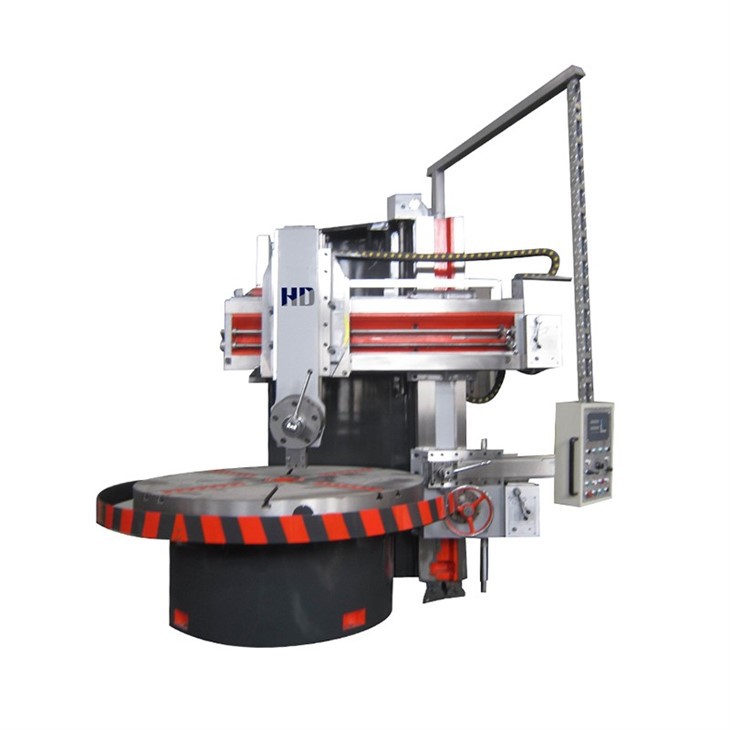

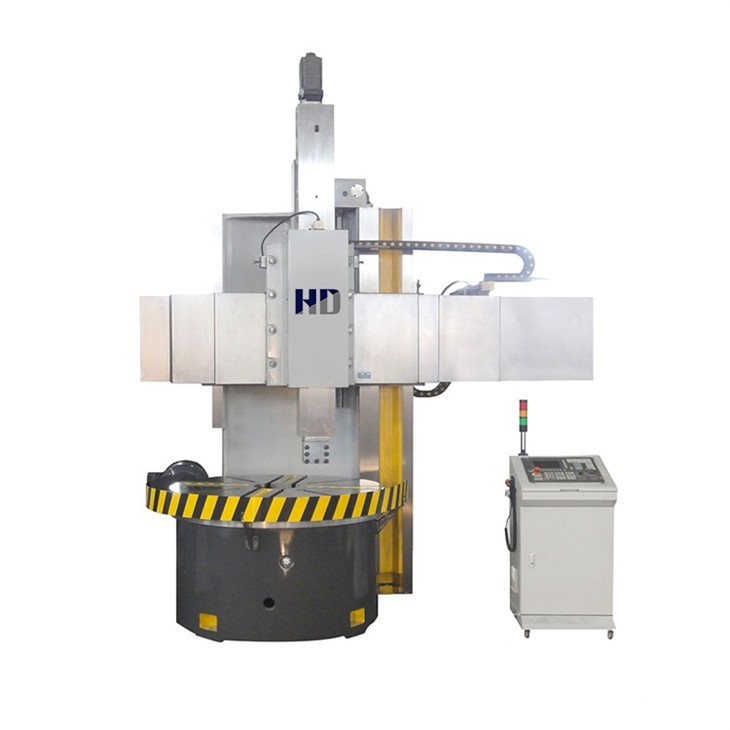

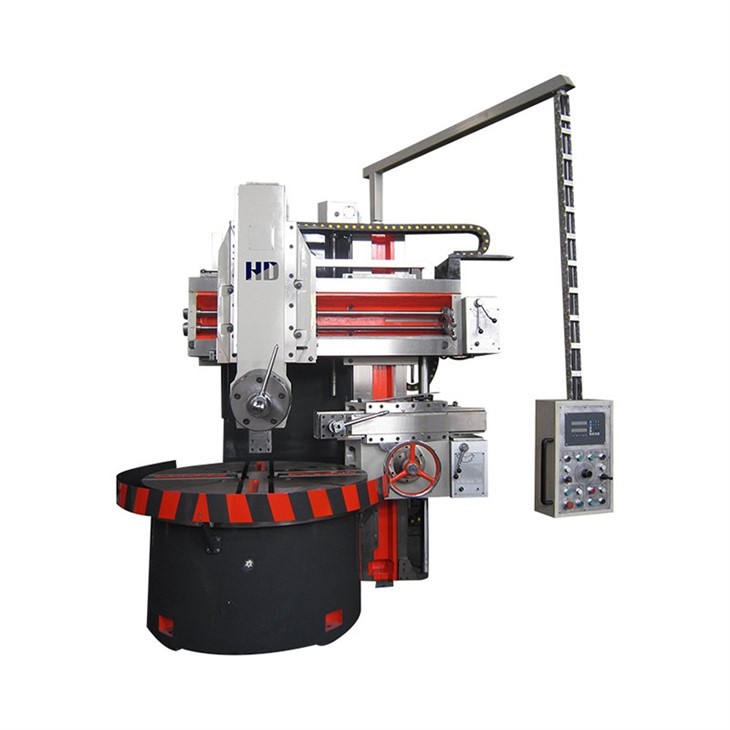

Modelul C5112/C5116/C5120, seria C5123/C5126 de strung vertical cu o singură coloană, care angrenaje fină împământate în cutia de viteze pentru a asigura precizie ridicată, zgomot redus și viață lungă. Accesorii versatile și servicii bune. Doar începeți producția imediat după ce l-ați primit. Multe opțiuni, cutie de panouri germană MECANO, masă de ghidare cu role, suport de masă mai înalt etc.

Parametru de specificație

Caietul de sarcini		Unitate	C5112	C5116	C5120	C5123	C5126
Diametrul maxim de tăiere al stâlpului vertical al sculei		milimetru	1250	1600	2000	2300	2600
Diametrul de tăiere maxim al stâlpului lateral al sculei		milimetru	1100	1400	1800	2000	2400
Înălțimea maximă de tăiere		milimetru	1000	1000/1400	1250	1350	1600
Lucru masă	diametru	milimetru	1000	1400	1800	2000	2250
	max. încărcare	t	3.2	5	8	8	10
	intervalul de viteză	rpm	6.3-200	5-160	3.2-100	3.2-100	2-63
	interval de trepte	pas	16	16	16	16	16
	max. cuplu	kn. m	17.5	25	25	25	35
Stâlp de instrumente vertical	hrănirea a sunat	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	pașii de alimentare	pas	12	12	12	12	12
	forța de tăiere	kn	20	25	25	25	25
	deplasare verticală	milimetru	650	800/1000	800/1000	800/1000	1000
	deplasare orizontală	milimetru	700	915	1200	1300	1500
	unghi de balansare	grad	±30	±30	±30	±30	±30
Stâlp lateral pentru scule	intervalul de alimentare	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	forța de tăiere	kn	20	20	20	20	20
	deplasare verticală	milimetru	900	900	900	900	900
	deplasare orizontală	milimetru	630	630	630	630	630
Deplasarea fasciculului transversal		milimetru	650	650/1050	850	1050	1250
Viteza de ridicare a fasciculului		mm/min	350	350	350	350	320
Dimensiunea secțiunii barei de instrumente		milimetru	30*40	30*40	40*40	40*40	40*40
Motorul principal		kw	22	30	30	30	37
Greutatea mașinii		t	8.5	12.4/14.8	17	18	26/28
Dimensiune totală (LWH)		milimetru	23602280 2800	28302670 3010	32002800 3250	32102850 3300	33004000 3500

Caracteristica produsului

1. Design modular avansat bazat pe FEM. Tehnologie mecanică, electrică și hidraulică integrată.

nique, garantează performanțe excelente de prelucrare.

2. Turnare de calitate superioară din propria turnătorie, proces bun de tratament termic, ghidaj întărit (peste HRC50). Durată lungă de viață perfectă și precizie stabilă.

3. Turelă indexată prin cuplare curvică cu 120 de dinți divizați, mai rigidă decât placa de cuplare divizată tradițională cu 5.

4. Control PLC realizat de OMRON Japonia aspect fin și cablare în cabinet. Componente speciale alese cu grijă pentru o fiabilitate superioară.

5. Două axe DRO și cântare sunt standard.

6. Vitezele în 16 trepte se schimbă prin controlerul electronic al supapei, ușor, sensibil și fiabil.

Avantaj

Masa de lucru adoptă o șină de ghidare a presiunii dinamice, iar arborele său principal este echipat cu doi rulmenți cu role cilindrice scurte, de tip NN3000, cu două rânduri. Inelul interior are un conic pentru a regla jocul radial. Ambii rulmenti au flux de ulei pentru lubrifiere si asigura precizia axiala si radiala a mesei de lucru. Există patru fălci manuale pe masa de lucru.

Coloana verticală este conectată cu baza mesei de lucru, iar materialul său este din fontă de înaltă rezistență, cu presiune redusă, iar la capătul superior al stâlpului este prevăzut un mecanism de ridicare a grinzii. Acționat de un motor de curent alternativ, fasciculul se mișcă în sus și în jos pe coloana verticală.

Strungul vertical cu o singură coloană este potrivit pentru frezele din oțel de mare viteză, frezele din carbură și toate tipurile de freze de înaltă performanță, care pot face strunjiri brute și finisate pentru interior și exterior cilindric, conic, frontal, canelare și etc.

Metoda de lubrifiere adoptă în principal stația de ungere centralizată pentru sincronizare și lubrifiere centralizată cantitativă.
