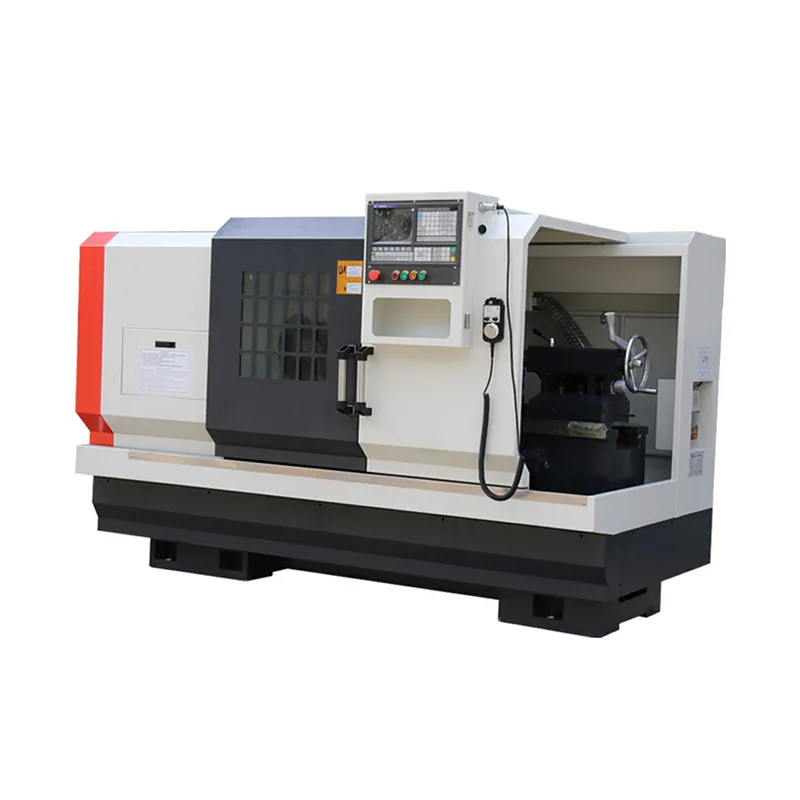

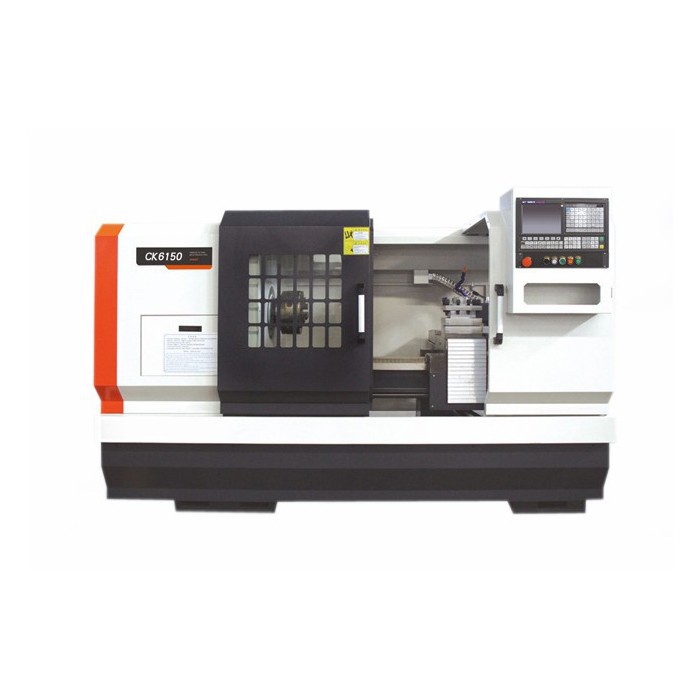

Strungul CNC model CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 este realizat din fontă de înaltă rezistență, adăugată cu materiale speciale de cupru și crom, ceea ce îmbunătățește eficient rezistența la uzură și stabilitatea mașinii-unelte.

Parametru de specificație

Caietul de sarcini	Unitate	CK6140	CK6150	CK6160
Leagăn peste pat	mm	400	500	600
Balanțați peste toboganul transversal	mm	220	250	395
Max. diametrul de strunjire	mm	400	500	600
Max. lungimea piesei de prelucrat	mm	550/750	1000/1500/2000	1000/1500/2000
Max. lungimea de răsucire	mm	420/620 (mandrina)	850/1350/1850	850/1350/1850
Nasul fusului		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Diametrul alezajului axului	mm	48/82	82/130	82/130
Conicitatea găurii axului	mm	Colier / Metric 90	Metric 90/ Metric 140	Metric 90/ Metric 140
Gama de viteze a axului	r/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Modul de schimbare a axului		Fără trepte	Fără trepte	Fără trepte
Motorul axului	kw	5.5	7.5	7.5
tip mandrina		Mandrină manuală	Mandrină manuală	Mandrină manuală
Dimensiunea mandrinei	inch	8	10/15	10/15
traversare rapidă X/Z	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
Cursarea axei X	mm	280	280	320
Cursarea axei Z	mm	550/750	1000/1500/2000	1000/1500/2000
Tip cale de ghidare		Sina tare	Sina tare	Sina tare
Capacitatea turelei		4	4	4
Diametrul manșonului contrapunctului	mm	60	75	75
Quill travers	mm	100	150	150
Quill conic		MT4	MT5	MT5
Dimensiunea mașinii	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Greutate netă	kg	1900/2200	2700/3100/3300	2800/3200/3400

Articol	Unitate	CK6163	CK6180	CK61100	CK61125
Max. balansează peste diametrul patului	mm	Φ630	Φ800	Φ1000	Φ1250
Max. balansează peste diametrul glisierei	mm	Φ350	Φ480	Φ620	Φ870
Max. lungimea piesei de prelucrat	mm	1000/1500/2000/3000	1500/2000/3000/5000
Max. lungimea de răsucire	mm	850/1350/1850/2850	1350/1850/2850/4850
Distanța dintre centrul axului pentru ghidare	mm	315	400	500	625
Distanța dintre centrul arborelui și sol	mm	1145	1130	1150	1275
Lățimea ghidajului patului	mm	550	600	755	755
Diametrul găurii axului	mm	104	104	130	130
Nasul fusului		C11/A211	C11/A211	A2-15	A2-15
Gama de viteze a axului	r/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Pasul vitezei axului		4 trepte, continuu
Schimbător de viteze		Manual/Automat	Manual/Automat	Manual	Manual
Servomotor principal	kw	11kw	11kw	22kw	22kw
Viteza rapidă a axei X	m/min	4	4	4	4
Viteza rapidă a axei Z	m/min	8	8	6	6
avans pe axa X min. unitate de setare		0,001 mm	0,001 mm	0,001 mm	0,001 mm
Avans pe axa Z min. unitate de setare		0,001 mm	0,001 mm	0,001 mm	0,001 mm
Diametrul manșonului contrapunctului	mm	φ100	φ100	φ160	φ160
Deplasare maneca contrapunctului	mm	250	250	300	300
Orificiul manșonului contrapunctului conic		Morse 5	Morse 6	Morse 6	Morse 6
Stâlp de sculă electrică	tip	Verticală cu patru stații	Verticală cu patru stații	Verticală cu patru stații	Verticală cu patru stații
	timpul de schimbare a sculei	3.6S	3.6S	3.6S	3.6S
	dimensiune	250*250	250*250	300*300	300*300

Caracteristica produsului

Mașina ar putea procesa diferite orificii interioare, suprafețe conice circulare și filet de șurub prin sistem de control numeric, potrivite în special pentru arborele de dimensiuni mici și mijlocii și piesa de prelucrat din plăci, de la procesarea brută până la procesarea finală în lot. Are avantaje precum automatizare mai mare, programare simplă și precizie mai mare.

Adoptă principiul de funcționare al transmisiei cu angrenaje melcate, îmbinarea discurilor dintate superioare și inferioare și strângerea cu șurub. Are avantajele indexării rapide, preciziei de poziționare ridicate și cuplului tangențial mare. Transmiterea și indexarea scrisorii adoptă elementul Hall, care are o durată de viață lungă.
